Grass Tiomos 110 Grad - Mittelanschlag - Tip-On

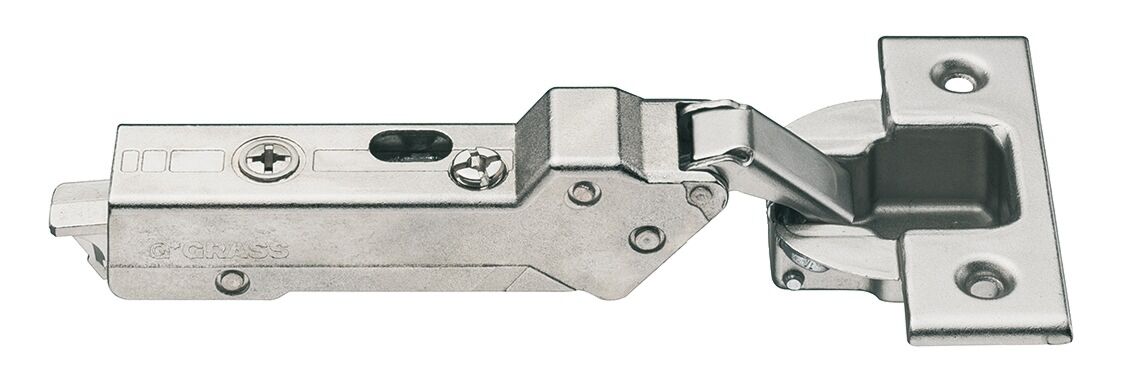

Grass Tiomos 110 Grad - Halbaufliegend - Tip-on

Tip-On für grifflose Front - Ohne Feder (Selbstschließmechanismus)
Tip-On Scharnier immer verwenden mit Tip-On Einheit - zum Anschrauben oder Einbohren

- Anschlag Tür: Halbaufliegend
- Öffnungswinkel: 110°
- Montage: Zum Schrauben

- Türdicke bis max. 24 mm
- Integrierte Tiefenverstellung
- 3-fach verstellbar

Einstellmöglichkeit:
- Seitenverstellung von –2 bis +2 mm
- Tiefenverstellung von –2 bis +3 mm
- Höhenverstellung abhängig von der Montageplatte maximal ± 2,5 mm

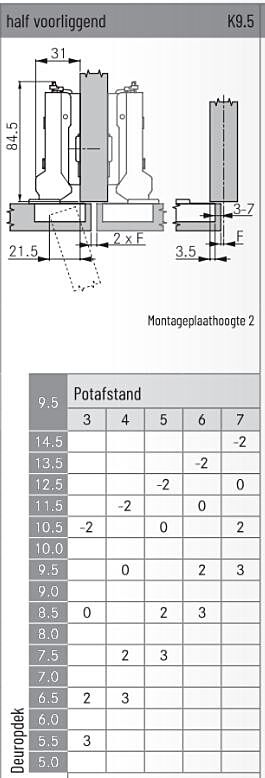

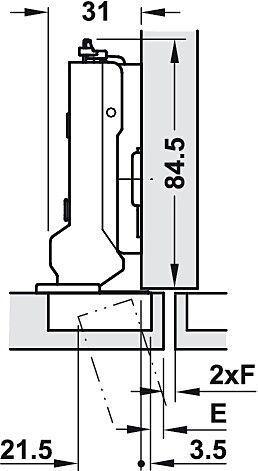

Bohrbild:
- Blum 45-9.5 mm
- Topftiefe: 12,6 mm
- Topfdurchmesser: ø 35 mm
- Topfabstand: 3 - 7 mm. Abstand Seitenkante Tür bis Außenseite Scharnierkopf

Essentielles Zubehör:
- Grass Tiomos Montageplatte
- Spanplattenschrauben (3.5 x 16 mm)
- Tip On Einheit
- Abdeckkappen (optional)
