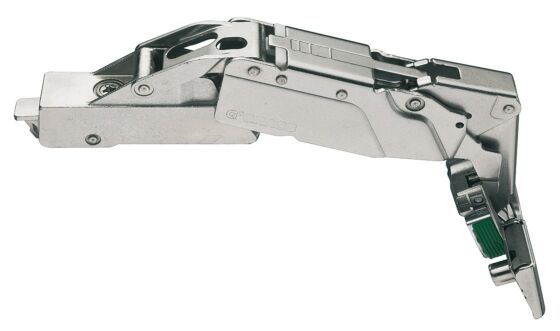

Grass Tiomos 160 Grad - Eckanschlag - Feder - Impresso

Grass Tiomos 160 Grad - Aufliegend - Feder - Impresso

Für Schränke mit ausziehbaren Schubladen oder Regalen

Mit Selbstschließmechanismus (Feder)

- Anschlag: Aufliegend
- Öffnungswinkel: 160°
- Montage: Impresso - Ohne Werkzeug

- Türdicke bis max. 32 mm.
- Integrierte Tiefenverstellung
- 3-fach verstellbar

Verstellmöglichkeiten:
- Seitenverstellung von –2 bis +2 mm
- Tiefenverstellung von –2 bis +3 mm
- Höhenverstellung abhängig von der Montageplatte maximal ± 2,5 mm

Bohrbild:
- 42/11 und 45/9,5 mm (Grass/Blum)
- Topftiefe: 10 mm
- Topfdurchmesser: ø 35 mm
- Topfabstand: 3 - 7 mm. Abstand von der Seite der Tür bis zur Außenseite des Scharnierbechers

Abb. 3: E = Topfabstand, F = Mindestspalt
Bis zu einer Türdicke von 28 mm ist kein Mindestspalt erforderlich. Ab 29 mm Probemontage.

Wesentliches Zubehör:
- Grass Tiomos Montageplatte
