Grass Tiomos 160 Grad - Eckanschlag - Soft Close - Impresso
11,26 €
Artikelnr:
12270

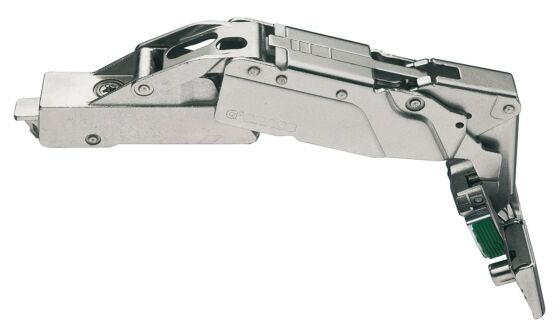

Grass Tiomos 160 Grad - Aufliegend - Soft Close - Impresso
Für Schränke mit ausziehbaren Schubladen oder Regalen
Soft-Close - Sanftes und geräuschloses Schließen
- Anschlag: Aufliegend
- Öffnungswinkel: 160°
- Öffnungswinkel: 160°
- Montage: Impresso - Ohne Werkzeug
- Türstärke bis max. 32 mm.
- Integrierte Tiefenverstellung
- 3-fach verstellbar
- Integrierte Tiefenverstellung
- 3-fach verstellbar
Einstellmöglichkeiten:
- Seitenverstellung von –2 bis +2 mm
- Tiefenverstellung von –2 bis +3 mm
- Höhenverstellung abhängig von der Montageplatte maximal ± 2,5 mm
- Tiefenverstellung von –2 bis +3 mm
- Höhenverstellung abhängig von der Montageplatte maximal ± 2,5 mm
Bohrbild:
- 42/11 und 45/9.5 mm (Grass/Blum)
- Topftiefe: 10 mm
- Topfdurchmesser: ø 35 mm

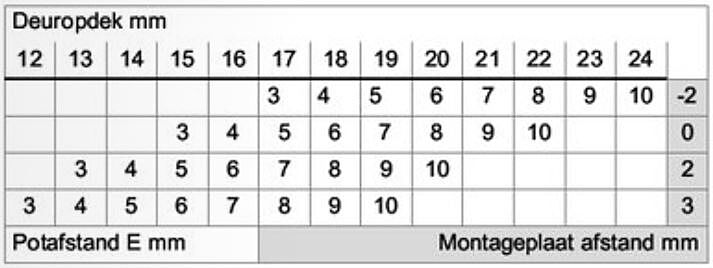

- Topfabstand: 3 - 7 mm. Abstand von der Türseite bis zur Außenseite des Scharnierbechers
- Topfdurchmesser: ø 35 mm
- Topfabstand: 3 - 7 mm. Abstand von der Türseite bis zur Außenseite des Scharnierbechers

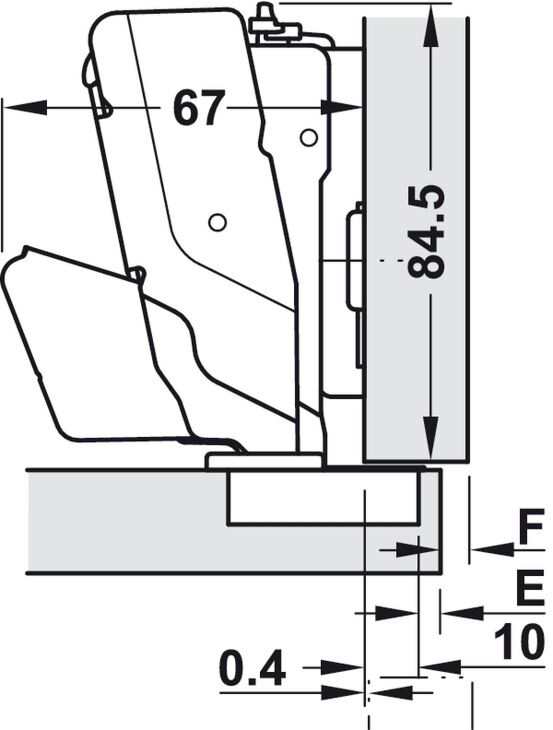

Abb. 3: E = Topfabstand, F = Mindestspalt
Bis zu einer Türstärke von 28 mm ist kein Mindestspalt erforderlich. Ab 29 mm Probemontage.
Essentielles Zubehör:
- Grass Tiomos Montageplatte
- Grass Tiomos Montageplatte
