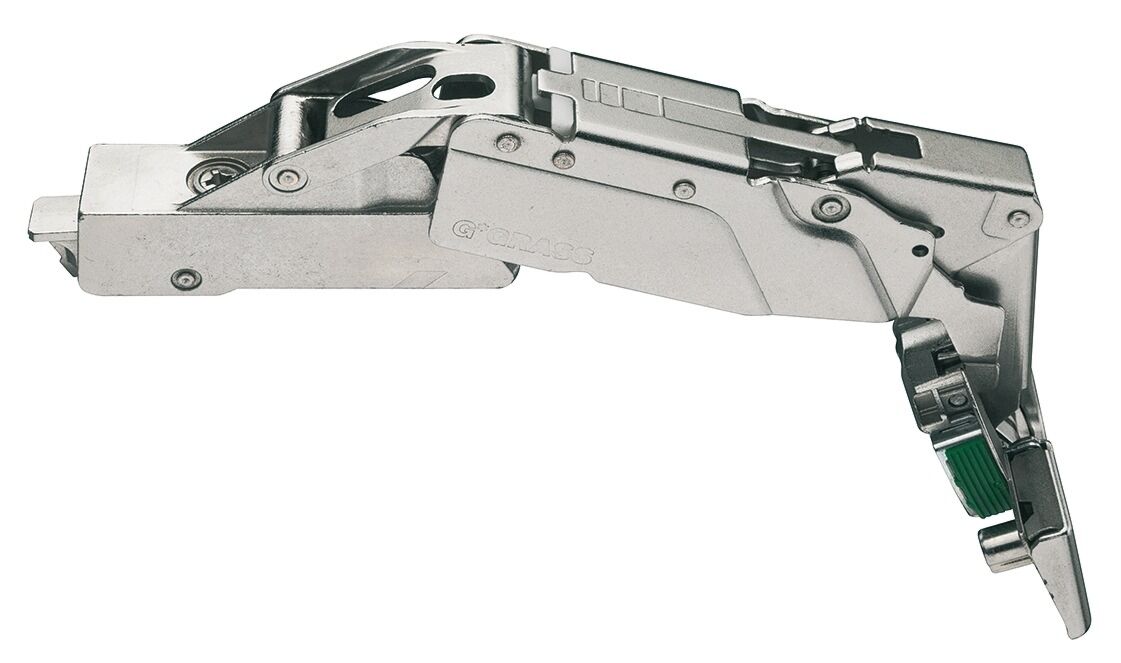

Grass Tiomos 160 Grad Mittelanschlag - Soft Close - Impresso
11,56 €
Artikelnr:
12268
Grass Tiomos 160 Grad - Halb Aufliegend - Soft Close - Impresso
Für Schränke mit ausziehbaren Schubladen oder Regalen
Soft-Close - Sanft und geräuschlos schließen
- Anschlag: Halb Aufliegend
- Öffnungswinkel: 160°
- Öffnungswinkel: 160°
- Montage: Impresso - Ohne Werkzeug
- Türdicke bis max. 32 mm.
- Integrierte Tiefenverstellung
- 3-Fach verstellbar
- Integrierte Tiefenverstellung
- 3-Fach verstellbar
Einstellmöglichkeiten:
- Seitenverstellung von –2 bis +2 mm
- Tiefenverstellung von –2 bis +3 mm
- Höhenverstellung abhängig von Montageplatte maximal ± 2,5 mm
- Seitenverstellung von –2 bis +2 mm
- Tiefenverstellung von –2 bis +3 mm
- Höhenverstellung abhängig von Montageplatte maximal ± 2,5 mm
Bohrbild:
- 42/11 und 45/9.5 mm (Grass/Blum)
- Topftiefe: 10 mm
- Topfdurchmesser: ø 35 mm
- Topfabstand: 3 - 7 mm. Abstand Seitentür bis Außenseite Scharnierkopf
- Topfdurchmesser: ø 35 mm
- Topfabstand: 3 - 7 mm. Abstand Seitentür bis Außenseite Scharnierkopf

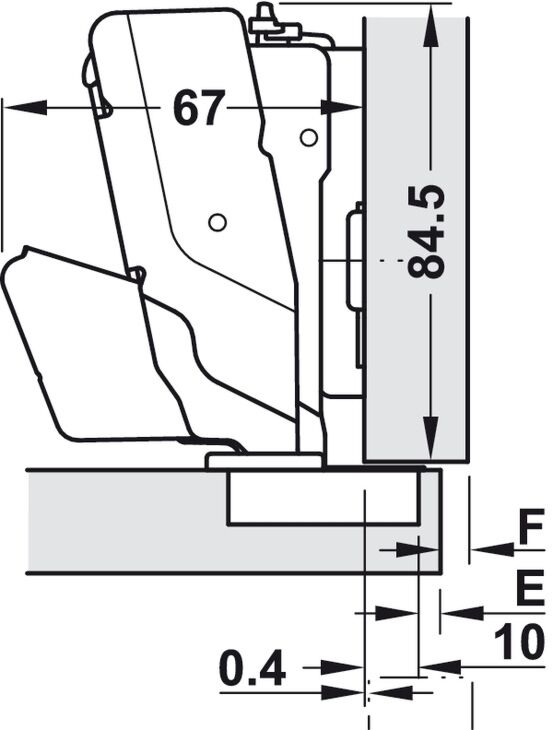

Abb. 3: E = Topfabstand, F = Mindestspalt
Bis Türdicke 28 mm ist kein Mindestspalt notwendig. Ab 29 mm Probemontage.
Wesentliches Zubehör:
- Grass Tiomos Montageplatte
- Grass Tiomos Montageplatte
