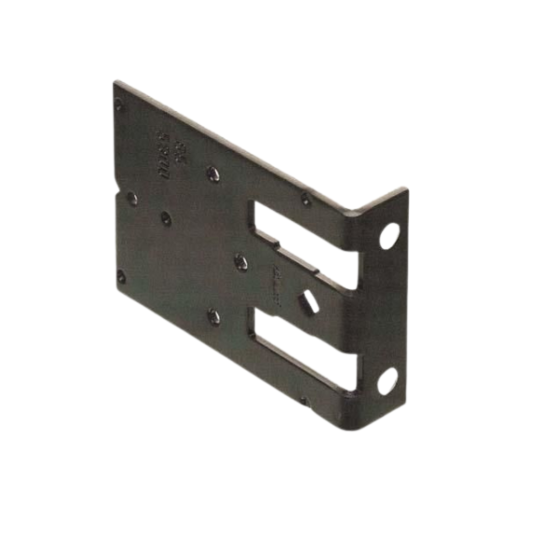

Blum Anschlaglehre für Montageplatte

Blum Anschlaglehre für Montageplatte

Anwendung:

- Blum Anschlaglehre zum Vorbohren Ihrer Kreuzmontageplatten und geraden Montageplatten. (ø 2,5 mm)

- Zum Vorbohren der Befestigungspositionen für Adapterplatten (Blumotion/Tip-On für Türen)

Material: Stahl

Bei geraden Montageplatten muss der Abstand von der Kante zum ersten Schraubloch 20 mm betragen.

Bei den Kreuzmontageplatten muss der Abstand von der Kante zum ersten Schraubloch 37 mm betragen.

Zur Verwendung bei aufliegenden Türen und halbaufliegenden Türen.

Bei einer eingelassenen Situation muss die Dicke der Tür zum Abstand von der Kante zum ersten Schraubloch hinzugefügt werden.
Kreuzmontageplatte: 37 mm + Türdicke. Gerade Montageplatte: 20 mm + Türdicke.

Wenn das Scharnier montiert ist, kann die Position der Montageplatten auf die Seitenwand des Schranks übertragen werden.
