Blum Bohrlehre für Inserta-Scharniere

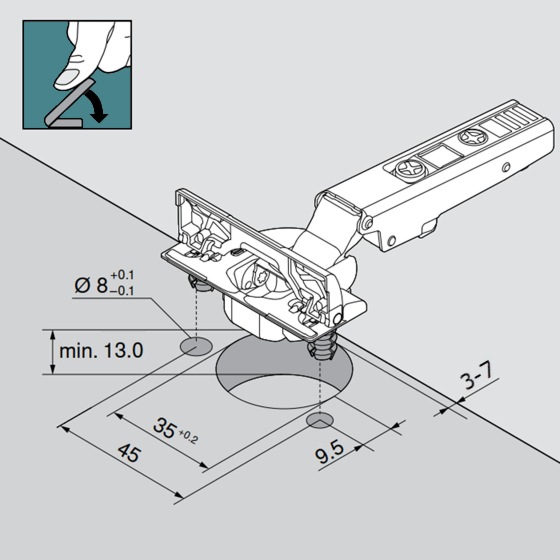

Bohrenposition Inserta Scharniere

Mit der Blum Bohrlehre können Sie die richtigen seitlichen Befestigungspositionen der ø 8 mm Löcher der INSERTA Scharniere bestimmen.
Das ø 35 mm Loch muss bereits vorgebohrt sein. Die Position dieses Lochs kann mit dieser Bohrlehre nicht markiert werden.

Bohrenposition Montageplatten

Bohrlehre für Kreuzmontageplatten (Ø 2,5/37 mm) und gerade Montageplatten (Ø 2,5/20 mm).
Bei Kreuzmontageplatten muss der Abstand von der Kante zum ersten Schraubloch 37 mm betragen und bei geraden Montageplatten 20 mm.
Die Blum Bohrlehre kann nur für aufliegende Türen und halbaufliegende Türen verwendet werden.
Bei innenliegenden Türen müssen Sie die Dicke der Tür zum Abstand von der Kante zum ersten Schraubloch addieren, abhängig von der verwendeten Montageplatte 37 mm oder 20 mm.
