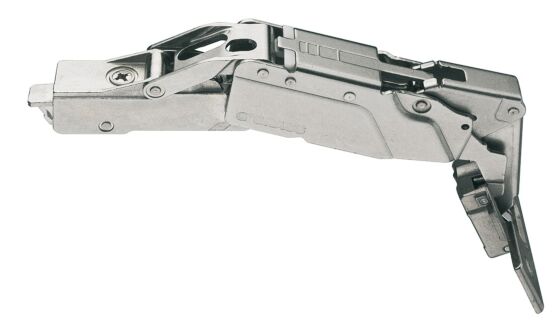

Grass Tiomos 155 Grad Mittelanschlag - Soft Close

Grass Tiomos 155 Grad - Halbaufliegend - Soft-Close

- Schließmechanismus: Selbstschließend mit integrierter Dämpfung
- Türanschlag: Halbaufliegend
- Öffnungswinkel: 155°
- Montage: Zum Schrauben

- Türdicke bis max. 32 mm
- Integrierte Tiefenverstellung
- 3-fach verstellbar

Einstellmöglichkeiten:
- Seitenverstellung von –2 bis +2 mm
- Tiefenverstellung von –2 bis +3 mm
- Höhenverstellung abhängig von der Montageplatte maximal ± 2,5 mm

Bohrbild:
- 42/11 mm (Grass)
- 45 / 9,5 mm (Blum)

- Topftiefe: 10 mm
- Topfdurchmesser: ø 35 mm
- Topfabstand: 3 - 7 mm. Abstand von der Türseite bis zur Außenseite des Scharniertopfs

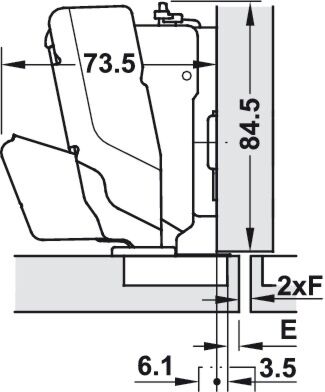

Abb. 3: E = Topfabstand, F = Mindestspalt
Bis zu einer Türdicke von 28 mm ist kein Mindestspalt erforderlich. Ab 29 mm Probemontage

Notwendiges Zubehör:
- Grass Tiomos Montageplatte
- Spanplattenschrauben (3,5 x 16 mm)
- Abdeckkappen (optional)
