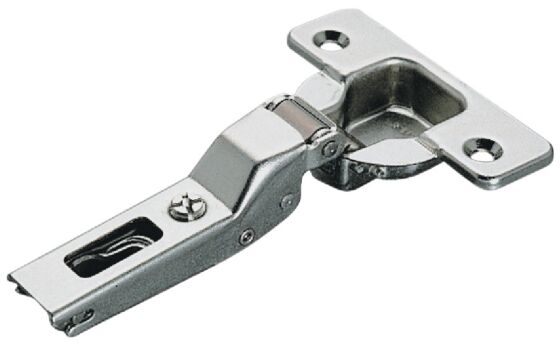

Salice Scharnier 110° - Mittelanschlag - Tip-On

Salice 110 Grad - Halbaufliegend - Tip-On

Für grifflose Türen

Zu verwenden mit Tip-On Einheit

- Anschlag: Halbaufliegend
- Öffnungswinkel: 110°

- Topfmaß:  ø 35 mm
- Bohrtiefe:  11 mm
- Bohrmuster:   48/6 mm
- Topfabstand K: 3 bis 8 mm
- Topfbefestigung:  Zum Schrauben
- Türdicke: Minimal: 16 mm - Maximal: 26 mm

Maximale Auflage 21 mm (bei Montageplatte 0 mm)

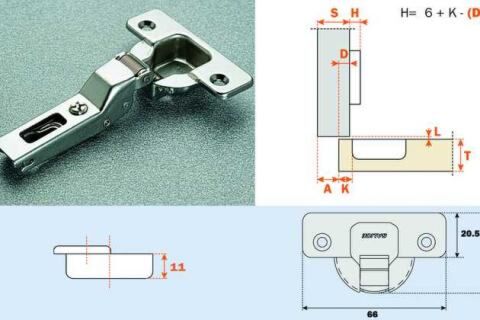

Abb. 4 - Topfabstand - K - 3 bis 6 mm

- Seitenverstellung von -1,5 bis +4,5 mm
- Höhenverstellung von -2 bis +2 mm

Hinweis: Montageplatte separat bestellen.
